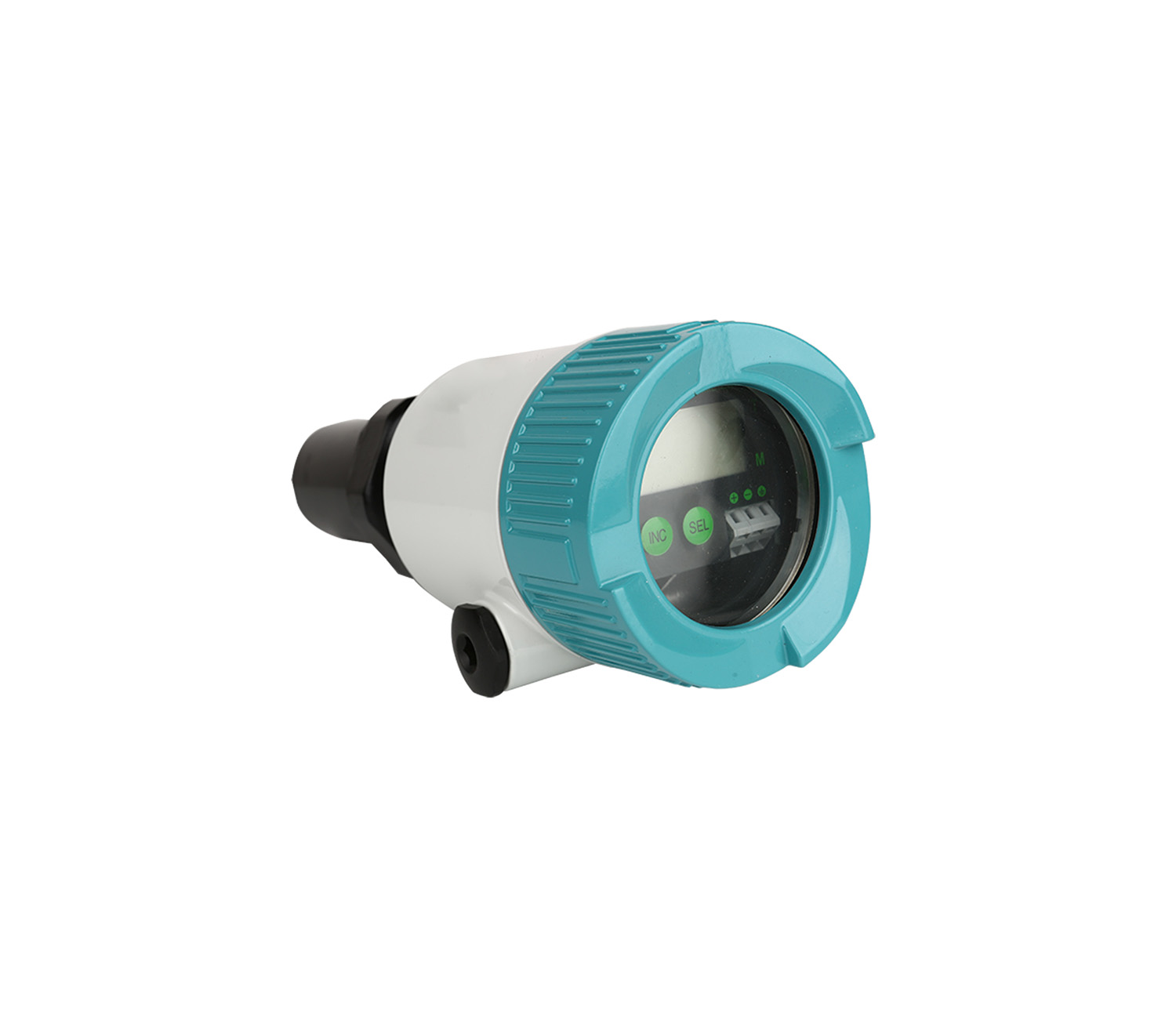

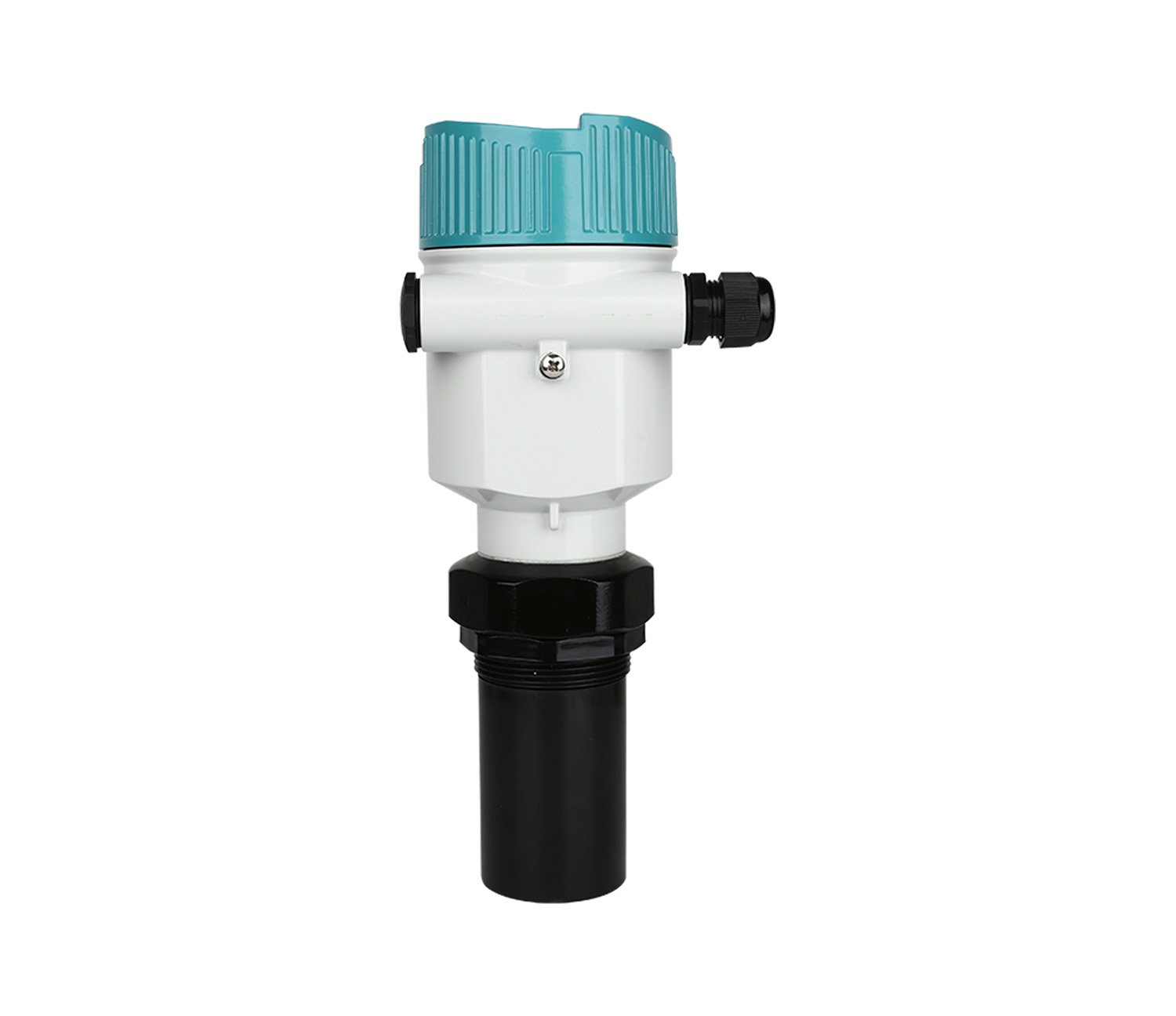

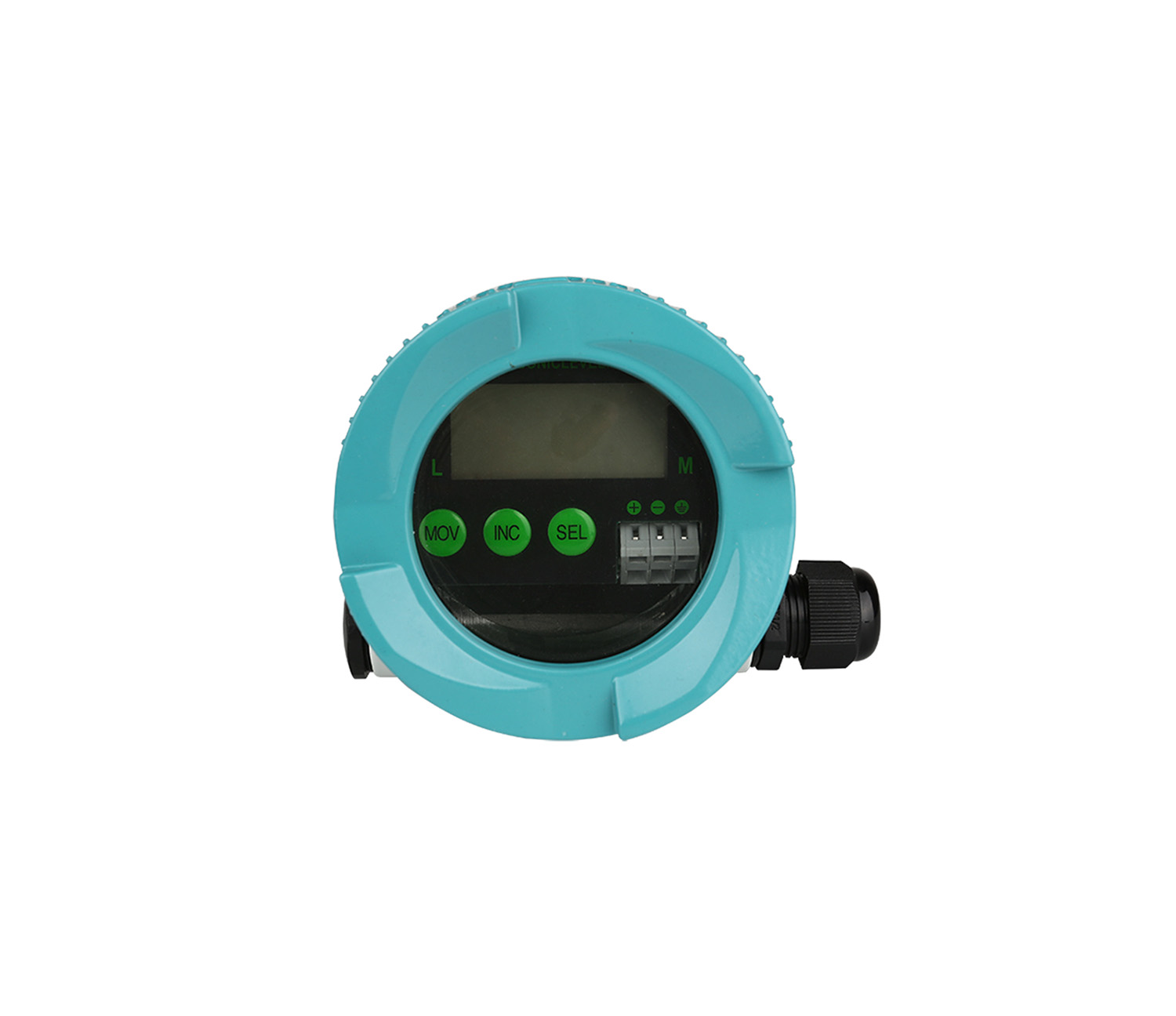

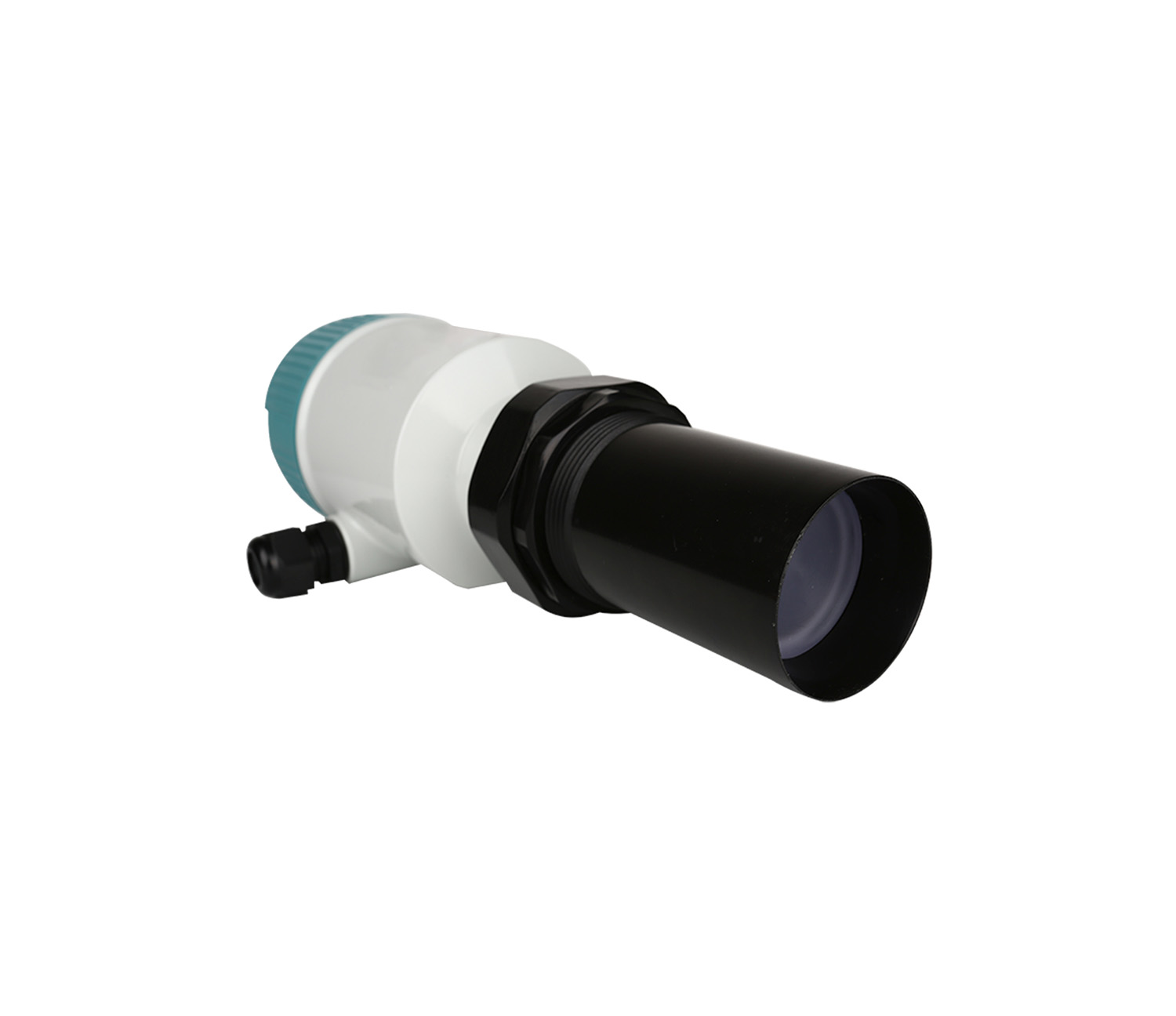

高精度超声波物位计

超声波料位计是一种利用了超声波方向性好，穿透能力强，易于获得较集中的声能，在水中传播距离远等特点而设计开发的用于测量液位的工业仪器。超声波料位计已在医学、军事、工业、农业等各个领域得到了广泛的应用。

液位和料位测量是工业上经常遇到的一个问题，超声测位技术有很多优点，它不仅能定点和连续测位，而且能方便的提供遥测或遥控所需的信号。与放射性测位技术相比，超声技术不需要防护，与激光测距技术相比，它又有简单和经济的优点，同时超声技术一般不需要运动部件，所以在安装和维护上又相应比较方便。超声波物位计可广泛应用于石油、矿业、发电厂、化工厂、水处理厂、污水处理站、农业用水、环保监测、食品（酿酒业，饮料业、添加剂、食用油、奶制品）、抗洪防汛、水文监测、明渠、空间定位等许多行业。

分享到:

工作原理

技术参数

产品简介

安装要求

工作原理

QTDS-100超声波物位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2.

由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：

距离 [m] = 时间×声速/2 [m]

声速的温度补偿公式：环境声速= 331.5 + 0.6×温度

技术参数

量程	5M、10M、15M、20M
测量精度	0.5%-1.0%
分辨率	3mm或0.1%（取大者）
显示	液晶显示
模拟输出	2线制4～20mA/250Ω负载
继电器输出	无
环境温度	显示仪表-20～+60℃，探头-20～+80℃
通信	无
防护等级	显示仪表IP65，探头IP68
探头电缆	无
探头安装	显示仪表IP65，探头IP68

产品简介

　QTDS-100一体式超声波物位计是通用型超声波物位计，它博采众长，吸取了国内外多种物位仪优点，实现了全数字化，人性化设计理念，具有完善的物/液位测控·数据传输和人机交流功能。主芯片采用工业级单片机，数字温度补偿和超宽电压输入稳压等数十块相关集成电路。具有抗干扰性强，可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。它不必接触工业介质就能满足大部分物位测量要求，从而彻底地解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。

安装要求

1、换能器的正下方应尽量避开进、出料口等液面有剧烈波动的位置；
2、由于波束角的存在，换能器安装时应与器壁或池壁保持一定的距离；
3、超声波波束所辐射的范围内，不能有障碍物，安装时应尽量避开池内设施，如扶梯、管路、搅拌器等；
4、安装地点应尽可能远离产生强电磁干扰的设备；
5、对于顶部为拱形的容器，超声波液位计安装应偏离容器顶中心位置，以免形成多次的反射回波；
6、顶部为平面的锥形容器，超声波液位计应尽量安装在顶部中央，这样可以保证测量到容器底部；
7、应尽量避免将超声波液位计安装在液位容易堆积泡沫漂浮物或剧烈波动的地方，因为会影响回波质量，产生虚假回波，从而影响测量精度。必要时可加装导波管，其长度至最低液位即可，应保证管内、外液位能自由、同步升降，内壁要光滑；
8、尽量不要使用在有水蒸气的场合，如果有蒸汽，易形成水珠附着在探头的表面，对正常测量造成影响；
9、露天安装时应加装遮阳（雨）罩。
