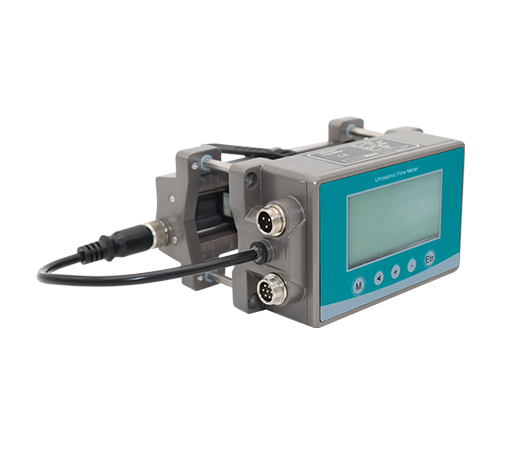

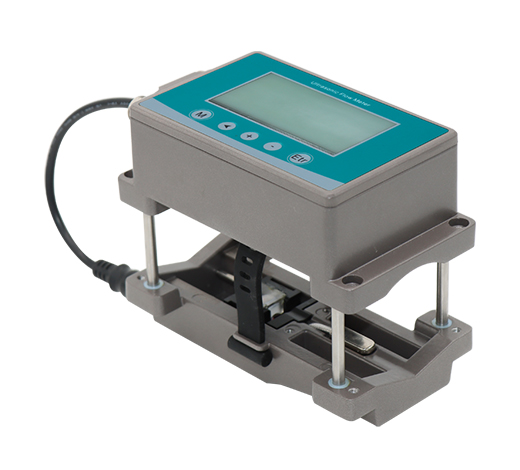

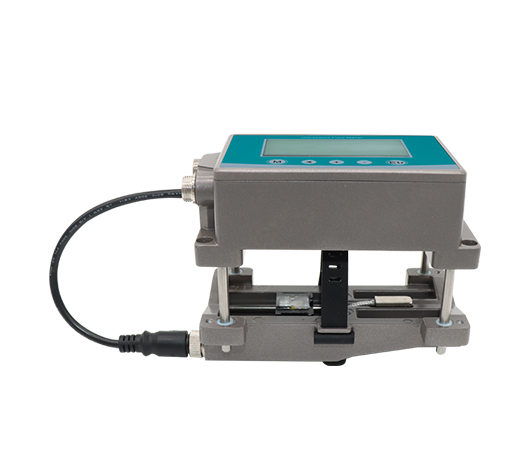

扣即测超声波流量计

管道尺寸： DN15-DN40mm (1/2”~1 1/2”)
流量范围： ±0.1m/s ~±5m/s
温度： 0~75℃（标准）
准确性：测量值的±1%
电源： DC10-24V

产品简介

产品优点

技术参数

安装示意

产品简介

超声波流量计采用全新的外夹设计，无需接触测量介质即可获得流量。由于流量计上的夹子的优点，无需切断管道或长时间停止设备，节省时间成本和人工成本。安装和操作简单友好，既可以作为流量计，也可以作为BTU表，实现对流量和能量的监测。

产品优点

与其他传统流量计相比，超声波流量计专为小管径钳式流量测量而设计。
它与显示器LCD和传感器一体化设计，用户可以直接从设备读取流量。超声波流量计具有4-20mA、OCT脉冲、RS485 modbus等多种输出，可实现中控室远程监控。

技术参数

尺寸	DN15-DN40 (1/2”- 1 1/2”)
准确性	测量值的±1%
流量范围	±0.1m/s ~ ±5m/s
体液	单一介质液体
管材	金属 / PVC、PP 或 PVDF 硬质塑料管
电源	10-24V 直流
电力	< 3W
数据存储期	300毫秒
数据备份内存	EEPROM（数据存储：超过 10 年，数据读取/写入频率：超过100万次）
保护电路	电源反接保护、电源浪涌保护输出短路保护、输出浪涌保护
输出	4-20mA，OCT（可选）
沟通	RS485
电源和 IO 连接	M12型航空插头
介质温度	0-75℃
湿度	35 至 85% RH（无冷凝）
抗振性	10~55Hz 双振幅 1.5 mm，每个 XYZ 轴 2 小时
环境温度	-10 至 60°C（无冻结）
保护	IP65
主要成分	铝、工业塑料
电缆长度	信号线 2m（标准） PT1000传感器标准电缆长度9m

安装示意

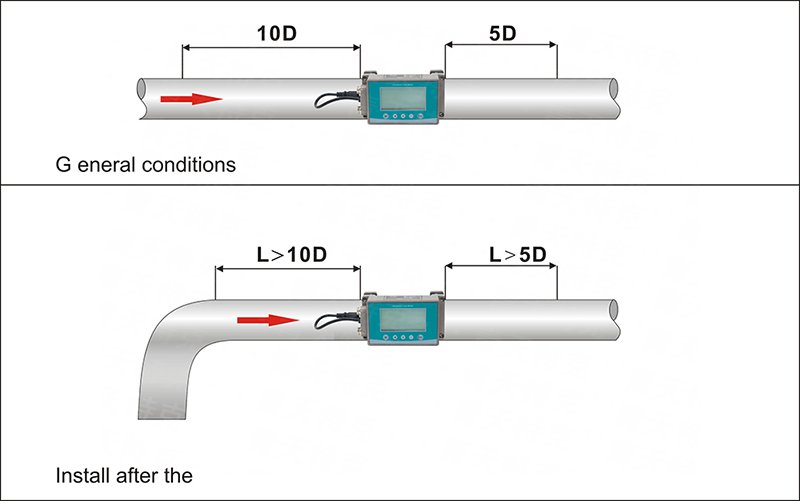

尽量不要扰乱上游流量分布。确保没有阀门、弯头或三联管；尝试在下游安装控制装置或节流阀，以确保足够测量点的管道流量，详情如下图：
